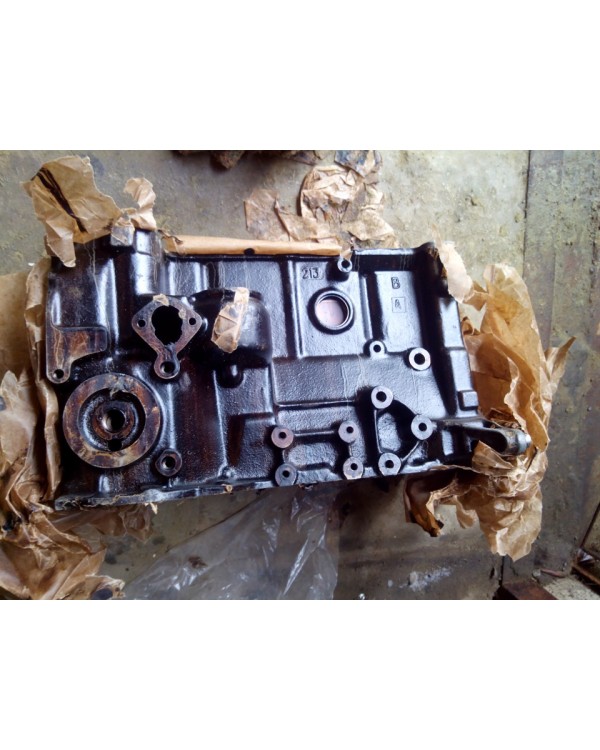

Блок цилиндров 2123 в сборе(коленвал+поршня+кольца+шатуны)

Особенностью блока цилиндров ВАЗ 2123 можно считать наличие дополнительных резьбовых отверстий для крепления кронштейна масляного фильтра (2123-1012028 ). В остальном блок цилиндров 2123 ничем не отличается от 21214-го. На все модификации двигателя ВАЗ 2123 устанавливается крышка привода 2123-1002060-10. Крышка похожа на 21214, но имеет три шпильки для крепления элементов привода вспомогательных агрегатов. Кроме этого, кронштейн крепления датчика выполнен более высоким, это смещение положения датчика вдоль оси коленчатого вала необходимо из-за использования на двигателе более широкого поликлинового ремня. На блок цилиндров 2123 устанавливаются оригинальные кронштейны подвески двигателя.

Двигатель ВАЗ 2123 может применяться для установки на автомобили ВАЗ 2123 'Chevrolet-Niva'. Двигатель ВАЗ-2123 можно считать доработанным вариантом двигателя ВАЗ-21214. Изменения позволили адаптировать мотор для установки его на автомобиль Chevrolet NIVA. Двигатель ВАЗ-2123 выпускался в нескольких модификациях. Основным внешним отличием модификаций можно считать положение генератора. До осени 2003 года двигатель выпускался с нижним положением генератора. Привод вспомогательных агрегатов осуществлялся двумя клиновыми ремнями. В дальнейшем моторы собирались с верхним расположением генератора. Для привода вспомогательных агрегатов стал использоваться один поликлиновый ремень с новым механизм натяжения ремня. На данный момент выпускается двигатель ВАЗ-2123-41.

Блок цилиндров

Не смотря на то, что за основу взят блок 21213, блок на двигатель 2123 является оригинальным и имеет индекс 2123-1002011-20. Отличия связаны появлением дополнительных мест под крепление навесного оборудования (смотреть Блок цилиндров). Если во всех моделях двигателей масляный фильтр вкручивается непосредственно в блок, то на моделе 2123 для установки фильтра применяется промежуточная панель кронштейн масляного фильтра. Кронштейн одновременно служит опорой для крепления насоса ГУР. Изменение механизмов натяжения ремня стало причиной появления новых элементов крепления на крышке привода. Шатунно-поршневая осталась без изменений от двигателя 21213. Используемый коленчатый вал 21213-1005015, обеспечивает ход поршня 80мм. (радиус кривошипа 40мм.). Шкив-демпфер (2123-1005058) коленчатого вала рассчитан на работу с поликлиновым ремнем и дополнен задающим зубчатым диском. По зубцам диска датчик отслеживает положение коленчатого вала. Демпфер позволяет снизить крутильные колебания от коленчатого вала и уменьшить шумность работы механизмов. Маховик 2123, выполнен с увеличенным диаметром рабочей поверхности (215мм.). На двигателе установлена головка блока цилиндров 21214-1003015-30(36), которая рассчитана на применение гидроопор фирмы INA. В головке блока 21214-36(под нормы токсичности Евро-3 и выше), со стороны звездочки привода распредвала, имеются отверстия для размещения и крепления датчика фаз. Распределительный вал установлен от двигателя 21214.

Габариты (ДxШxВ): 450 x 340 x 280 мм

Производитель: ОАО АВТОВАЗ, г.Тольяти, Россия
